量规

OSG能提供整体解决方案——从完美的螺纹加工到公差的测量

我们使用和制造丝锥一样的先进技术,加工高精度的测量工具

从研磨技术到热处理,加工生产中的每一个环节我们都严格把控,只为能生产出高质量和更可靠的产品。

服务

OSG的Web系统为您提供螺纹量规检测和螺纹校准的服务。

产品线

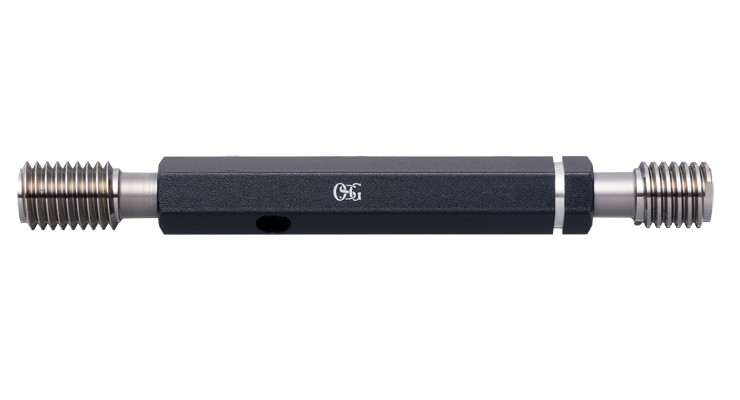

螺纹极限塞规(LG)

内螺纹检测用,一套量规由通端和止端两部分组成。通规必须顺畅地通过被检测螺纹的有效螺纹长度,止规必须在旋转2周之内停住。该量规也可以用于检测惠氏螺纹。

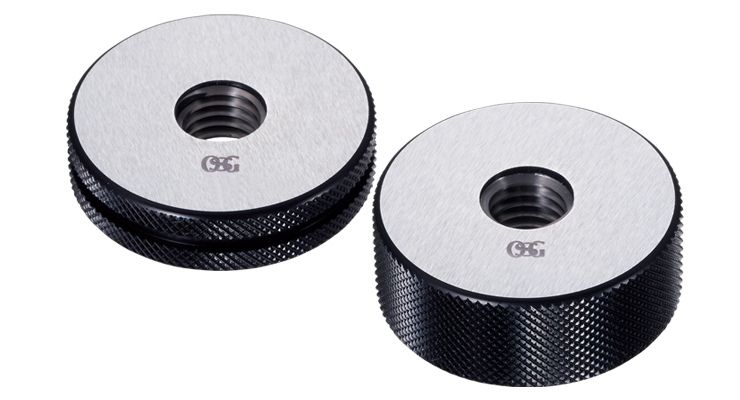

螺纹极限环规(LG)

外螺纹检测用,一套量规由通端和止端两部分组成。通规必须顺畅地通过被检测螺纹的有效螺纹长度,止规必须在旋转2周之内停住。该量规也可以用于检测惠氏螺纹

长颈螺纹极限塞规(LG)

它是用于检查位置较深的内螺纹。长颈型可以检测到常规极限塞规无法测量的位置(比如“无法到达”或“手柄干涉”区域),测量有效螺纹长度需要非标定制。

带涂层螺纹极限塞规(LG)

这款带涂层的量规用于较易磨损的通规侧,具有出色的耐磨损性和抗焊接性,具有较长的使用寿命。OSG提供两种涂层,一种是具有高耐磨性的TIN涂层,另一种是高抗溶着性的DLC涂层。

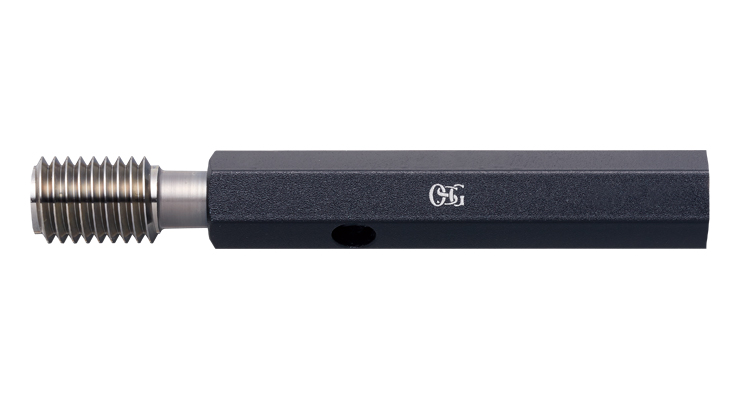

磨损检查塞规(LCG)

用于检查极限螺纹环规(LG)的工具,检查环规是否超过规定的磨损极限。



磨损检查环规(LCG)

这是用来轻松检查螺纹极限塞规(GP)上的有效直径是否超过磨损极限的量规。通过三针法根据JIS标准进行检查。必要时,请咨询螺纹量规校准服务。

OSG螺纹规校准

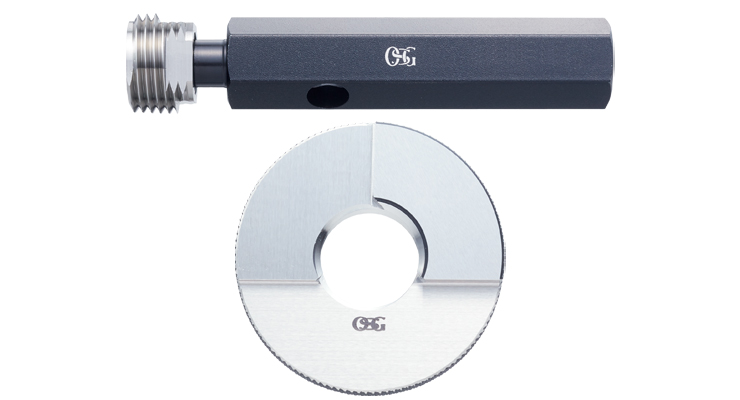

锥管螺纹量规(TG)

用于检测锥管螺纹(R·PT)。端面有切口,螺纹末端在缺口范围内部即为合格。并且还安装了3-4级的切口。ansi标准(npt/nptf)为了表示基准尺寸的位置,因此设置了3段或4段的切口。

小径锥管螺纹塞规(TPG-P)

它可以检测锥管螺纹规(TG)不能检测的小径情况。与锥形管螺纹规(TG) 相似,PT有一个切口,R有两个切口。

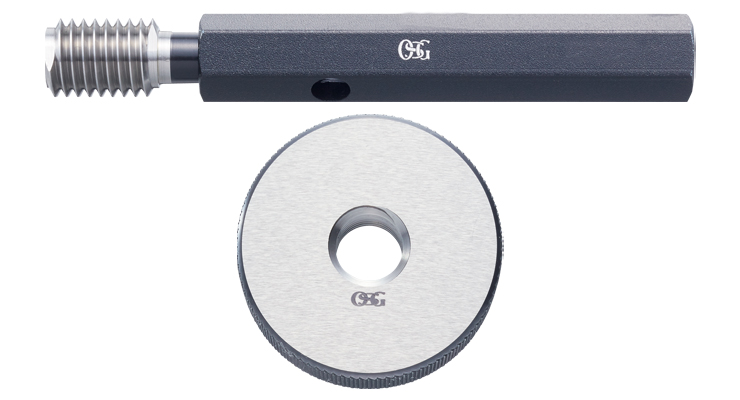

标准螺纹量规(SG)

标准螺纹量规是严格按照基准牙型和基准尺寸所制作的。一套量规由塞规和止规组成,可以作为标准量规使用。也可以直接检测外螺纹、内螺纹。

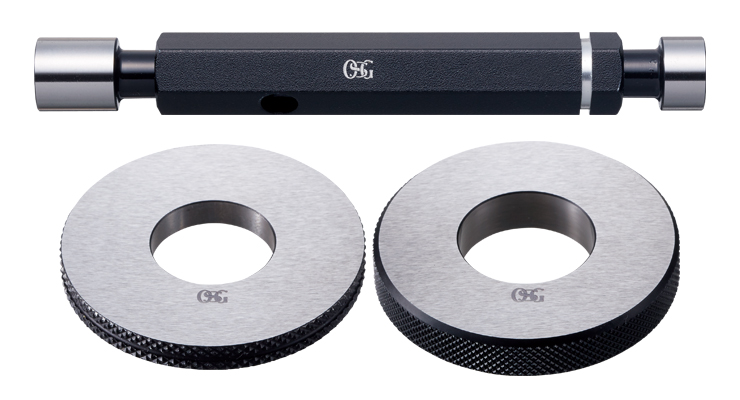

极限圆柱量规(PG、RG)

也被称为塞规,用于检测孔或轴的尺寸。环规RG是非标品。

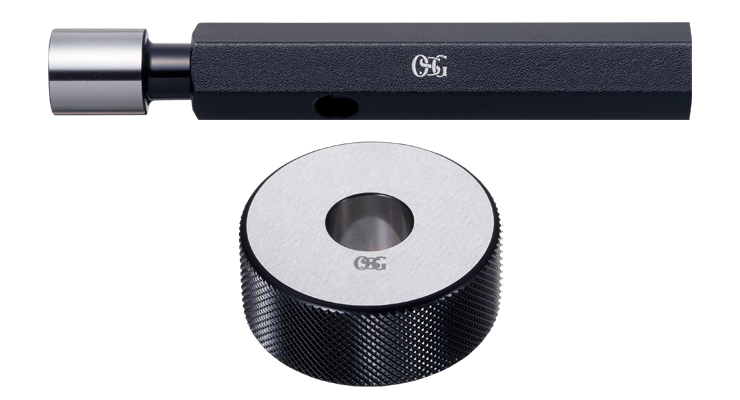

标准量规(PG-M,RG-M)

标准量规是按照测定器的尺寸而设定的,或用于基本尺寸的点检管理。标准量规包括塞规和环规,并不直接用于检测产品。量规可根据客户需求定制。

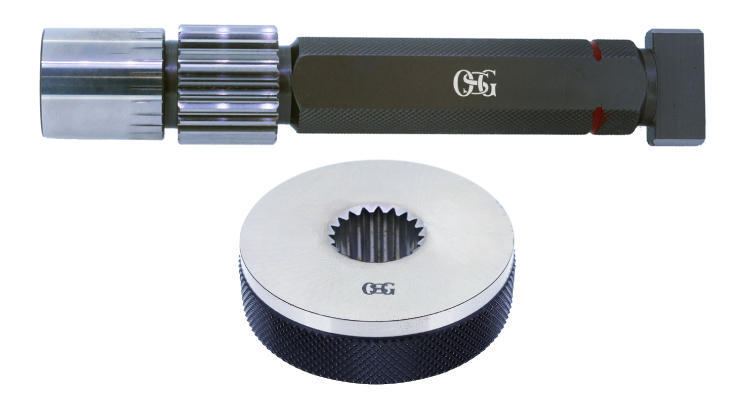

非标量规

非标量规可用于对应花键、垂直度、深孔、有效螺纹长度、同心度等。欲知更多详情,请就近联系我司销售人员。

点击此处,了解详情

想了解更多详情,请就近联系我司销售人员
